随着汽车技术的不断发展，进气压力传感器在汽车发动机控制系统中扮演着至关重要的角色，本文将详细介绍进气压力传感器的工作原理、功能以及接线图，帮助读者更好地理解和应用这一关键部件。

进气压力传感器概述

进气压力传感器是一种用于检测发动机进气歧管压力的设备，其工作原理基于压阻效应，传感器内部包含压敏元件，当外界压力作用于压敏元件时，元件的电阻值会发生变化，从而输出相应的电信号，这个电信号被发动机控制系统接收并处理，用于计算燃油喷射量、点火正时等关键参数。

进气压力传感器功能

进气压力传感器的主要功能包括：

1、燃油喷射控制：根据进气歧管压力信号，发动机控制系统精确计算燃油喷射量，以保证发动机在不同工况下的动力性和经济性。

2、点火正时控制：进气压力传感器信号有助于确定最佳的点火正时，从而提高发动机的动力性和排放性能。

3、怠速控制：传感器信号对于怠速控制同样重要，它可以帮助控制系统稳定发动机的转速。

进气压力传感器接线图详解

进气压力传感器的接线图通常包括电源、信号、地线等部分，以下是一个典型的接线图及其解析：

1、电源线：通常为红色或黄色，提供传感器工作所需的电压（通常为5V）。

2、信号线：通常为白色或其他浅色，传输压敏元件输出的电压信号。

3、地线：通常为黑色，用于回流电流。

在接线过程中，需确保电源、信号和地线正确连接，以避免传感器工作异常或损坏，接线图可能因不同车型或传感器型号而有所差异，因此在实际应用中需参考具体车型的电路图。

安装与检测

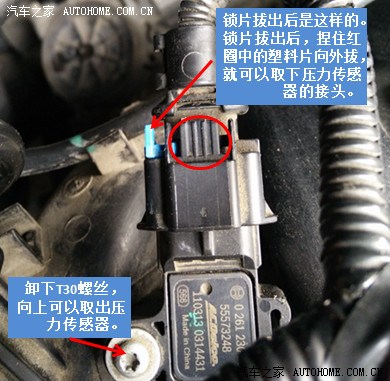

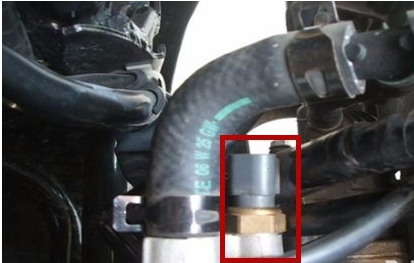

1、安装：安装进气压力传感器时，需确保传感器与进气歧管接触良好，无漏气现象，遵循制造商的推荐步骤和注意事项进行安装。

2、检测：检测进气压力传感器时，可使用万用表等工具测量传感器的电阻值、电压输出等参数，以判断传感器是否工作正常，还可以通过诊断仪器读取传感器的数据流，分析其在不同工况下的表现。

常见故障及排除方法

1、传感器输出信号不稳定：可能是由于传感器本身损坏或线路连接不良导致，检查线路连接情况，如有问题则重新连接；如线路正常，则可能是传感器损坏，需更换新件。

2、传感器响应迟缓：可能是由于压敏元件老化或污染导致，清洗或更换压敏元件可解决问题。

3、传感器无输出信号：检查电源和地线连接情况，如连接正常，则可能是传感器内部故障，需更换新件。

本文详细介绍了进气压力传感器的工作原理、功能、接线图以及常见故障及排除方法，希望读者通过本文能够更全面地了解进气压力传感器，以便在实际应用中更好地进行安装、检测与故障诊断，需要注意的是，不同车型和品牌的进气压力传感器可能存在差异，因此在实际操作中需参考具体车型的电路图和制造商的推荐步骤。
