金属圆形补偿器作为一种重要的管道设备，广泛应用于各种工业领域，其主要功能是吸收管道系统中的热膨胀、减小热应力，从而保护管道的安全运行，本文将详细介绍金属圆形补偿器的结构特点、工作原理及其在管道系统中的应用。

金属圆形补偿器的结构特点

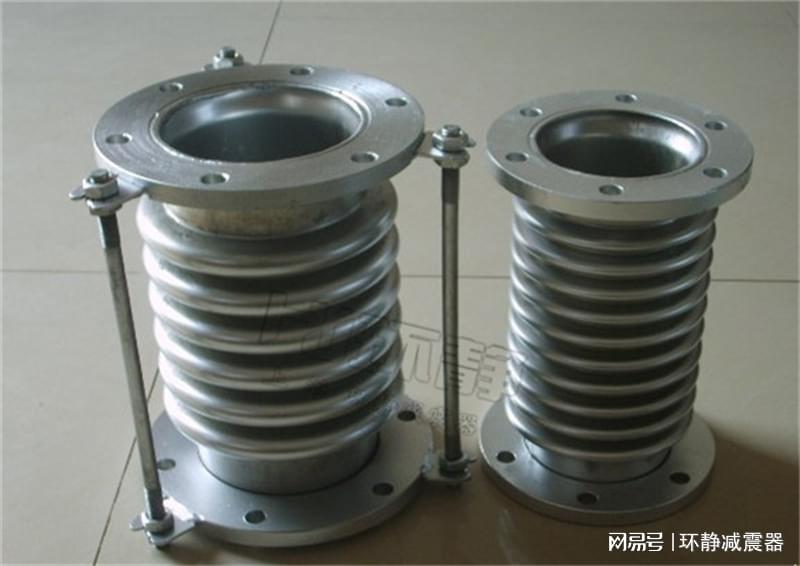

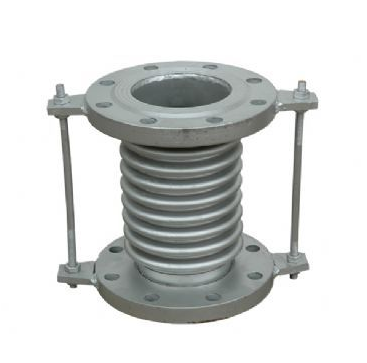

金属圆形补偿器主要由金属波纹管、端管、法兰等部件组成，其结构特点如下：

1、波纹管：金属圆形补偿器的核心部件，采用优质金属材料制成，具有良好的柔韧性、耐腐蚀性和高温性能，波纹管能够吸收管道系统中的热膨胀和压缩，从而实现补偿功能。

2、端管与法兰：端管和法兰用于连接波纹管与管道系统，确保金属圆形补偿器与管道之间的密封性和稳定性。

3、导向装置：部分金属圆形补偿器还配备了导向装置，用于限制波纹管的过度弯曲，确保补偿器在管道系统中的稳定运行。

金属圆形补偿器的工作原理

金属圆形补偿器的工作原理基于热膨胀原理，在管道系统中，由于温度的变化，管道会产生热胀冷缩现象，金属圆形补偿器通过波纹管的伸缩来吸收管道的热膨胀，从而减小管道系统的热应力，当温度降低时，波纹管收缩，为管道提供必要的补偿。

金属圆形补偿器的应用

金属圆形补偿器广泛应用于石油、化工、电力、冶金等工业领域，具体应用场景如下：

1、石油和化工：在炼油、化工生产装置中，金属圆形补偿器用于吸收管道系统的热膨胀，减少管道应力，防止管道变形和泄漏。

2、电力：在热力发电站中，金属圆形补偿器用于蒸汽管道、烟气脱硫系统等，确保管道系统的安全运行。

3、冶金：在冶金工业中，金属圆形补偿器用于高炉煤气、转炉煤气等管道的补偿，提高管道系统的运行稳定性。

4、其他领域：金属圆形补偿器还广泛应用于建筑、供暖、空调等系统中，用于吸收管道热变形，提高系统的运行效率。

金属圆形补偿器的选择与使用

在选择和使用金属圆形补偿器时，需要考虑以下因素：

1、管道系统的压力、温度和介质：确保补偿器能够在规定的压力、温度和介质条件下正常工作。

2、补偿量：根据管道系统的热膨胀量选择合适的补偿器型号。

3、安装与维护：确保补偿器的正确安装，定期进行维护和检查，以保证其正常运行。

金属圆形补偿器的优势与局限性

优势：

1、吸收热膨胀：金属圆形补偿器能够吸收管道系统的热膨胀，减小热应力。

2、耐腐蚀性：优质金属材料制成的波纹管具有良好的耐腐蚀性，适用于各种腐蚀性介质。

3、高温性能：金属圆形补偿器可在高温条件下正常工作，适用于高温管道系统。

局限性：

1、成本较高：金属圆形补偿器的制造成本较高，增加了管道系统的初期投资。

2、安装要求严格：金属圆形补偿器的安装需要专业人员操作，安装不当可能影响其性能。

金属圆形补偿器作为一种重要的管道设备，具有吸收热膨胀、减小热应力等功能，广泛应用于石油、化工、电力等工业领域，在选择和使用金属圆形补偿器时，需要考虑管道系统的实际情况，确保其正常运行，尽管金属圆形补偿器存在一些局限性，但其优势仍然使其成为管道系统中不可或缺的一部分。
