链条导向轮是机械传动系统中重要的组成部分，其主要功能是通过链条的引导，确保传动系统的稳定运行，本文将通过详细的拆解图，深入探讨链条导向轮的构造、工作原理及其内部组件的作用，以便读者对其有更深入的了解。

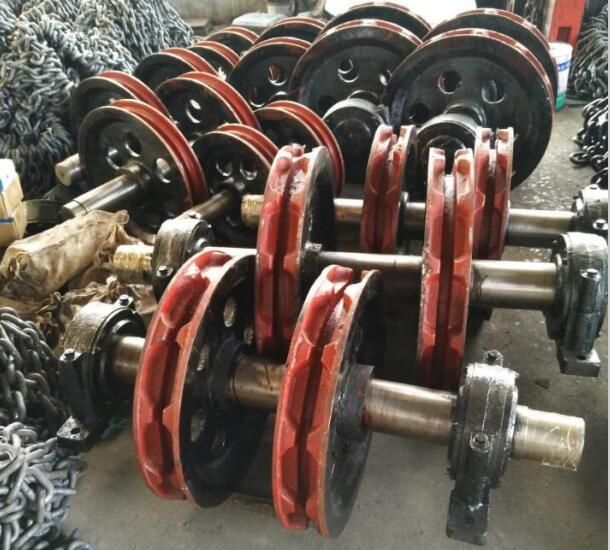

链条导向轮的构造

链条导向轮主要由轮毂、轮辐和轮外缘三部分组成，轮毂是导向轮的中心部分，起到支撑作用；轮辐连接轮毂和轮外缘，保证导向轮的强度和稳定性；轮外缘是链条的接触面，其设计需确保链条的顺畅运行。

链条导向轮拆解图详解

1、轮毂拆解

轮毂是导向轮的核心部分，其内部包含轴承和轴承座，轴承起到支撑轮毂转动的作用，而轴承座则固定轮毂的位置，在拆解过程中，需先拆下固定轴承的螺母，然后取出轴承和轴承座。

2、轮辐拆解

轮辐是连接轮毂和轮外缘的部分，其结构较为复杂，拆解时，需按照顺序拆下轮辐上的固定件，然后分离轮辐和轮外缘，在拆解过程中，需特别注意轮辐的排列顺序，以便在安装时能够正确组装。

3、轮外缘拆解

轮外缘是链条的接触面，其表面通常覆盖有耐磨材料，以确保链条的顺畅运行，拆解时，需先拆下轮外缘上的固定件，然后分离轮外缘和内部的链板，在拆解过程中，需特别注意轮外缘的磨损情况，以便及时更换。

链条导向轮的工作原理

链条导向轮的工作原理主要依赖于其构造和内部组件的设计，在传动系统中，链条导向轮通过其轮外缘引导链条的运行方向，确保链条的平稳传输动力，轴承的转动使得导向轮能够灵活转动，以适应链条的运行需求，轮毂、轮辐和轴承等内部组件的共同作用，保证了导向轮的强度和稳定性。

维护与保养

为了确保链条导向轮的长期稳定运行，日常维护和保养至关重要，以下是一些建议：

1、定期检查轮外缘的磨损情况，如有磨损应及时更换，以确保链条的顺畅运行。

2、定期检查轴承的运转情况，如发现异常噪音或卡顿现象，应及时润滑或更换轴承。

3、定期检查导向轮的固定情况，确保各部件的紧固性，避免松动导致的不稳定运行。

4、在使用过程中，避免让链条过度偏离导向轮，以免加重导向轮的磨损和损坏。

通过本文和拆解图的详细描述，我们对链条导向轮的构造、工作原理及内部组件的作用有了更深入的了解，链条导向轮作为机械传动系统中的重要组成部分，其稳定运行对于整个系统的性能具有重要影响，在日常使用中，我们应注重对其的维护和保养，以确保其长期稳定的运行。

建议与展望

为了更好地了解和应用链条导向轮，以下是一些建议：

1、在学习和使用链条导向轮时，应结合实际的拆解图和实物进行观察，以加深对其构造和工作原理的理解。

2、在维护和保养链条导向轮时，应严格按照相关操作规范进行，以确保操作的安全性和有效性。

3、随着科技的发展，链条导向轮的材料和制造工艺不断升级，未来可能会有更高效的导向轮出现，我们应关注相关技术的发展动态，以便及时了解和应用新的技术成果。

通过本文和拆解图的介绍，我们希望读者对链条导向轮有更深入的了解，并在日常使用中注重对其的维护和保养，以确保其长期稳定的运行，我们也期待未来能有更高效的链条导向轮出现，为机械传动系统的发展做出贡献。
